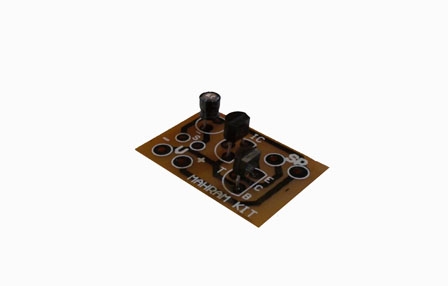

کیت دانش آموزی موزیکال امام علی

کیت دانش آموزی موزیکال امام علی

هم‌زمان با پیشرفت علم الکترونیک در تمام زمینه‌ها، قطعات الکترونیکی نیز دستخوش تغییرات چشمگیری شده‌اند. این قطعات با حجم کمتر و کارایی بیشتر، روزبه‌روز گسترده‌تر و متنوع‌تر می‌شوند؛ تا جایی که امروزه در وسایلی مانند اسباب‌بازی‌ها، عروسک‌ها، ماشین‌ها و هواپیماهای اسباب‌بازی، صداها و ریتم‌های مختلف متناسب با نوع وسیله به‌کار گرفته می‌شود.

اگر مدار داخلی این وسایل را بررسی کنید، آی‌سی‌هایی را مشاهده خواهید کرد که در اندازه‌ی یک ترانزیستور کوچک و دقیقاً به همان شکل ساخته شده‌اند؛ به‌طوری که در نگاه اول تفاوتی میان آن‌ها و یک ترانزیستور معمولی دیده نمی‌شود و تنها با خواندن نوشته روی قطعه می‌توان نوع آن را تشخیص داد.

در این کیت دانش آموزی موزیکال امام علی نیز از همین نوع آی‌سی استفاده شده است و شما می‌توانید از این کیت به‌خوبی بهره ببرید. مونتاژ این کیت سرگرمی و آموزشی به دلیل داشتن قطعات اندک و مداری ساده، برای افراد مبتدی و نوآموزان رشته‌ی الکترونیک بسیار آسان و آموزنده است.

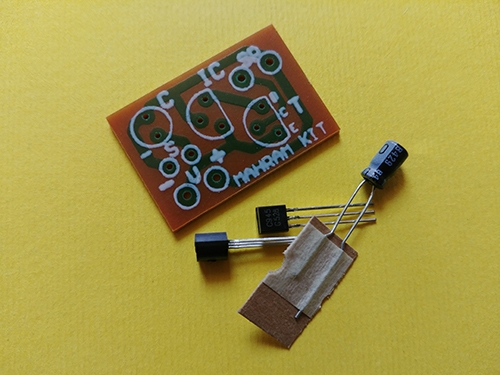

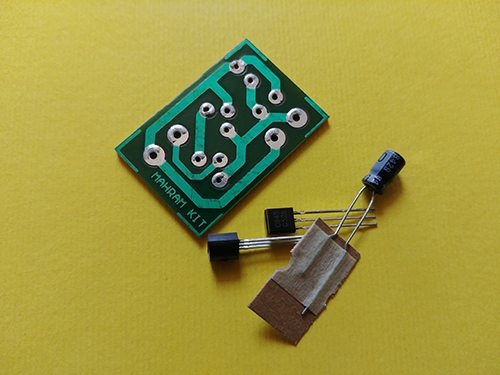

فیبر این ابزار الکتریکی در ابعادی کوچک طراحی شده است و در انواع آی‌سی‌های موزیکال مانند امام علی (ع)، سارا کوچولو، تولد، موزیکال‌های ترکی و موزیکال‌های عربی مورد استفاده قرار می‌گیرد. بنابراین فیبر این مدار در تمامی این کیت‌ها مشترک است.

آی‌سی‌های موزیکال تولیدشده توسط کارخانه‌ی سازنده معمولاً در دو نوع عرضه می‌شوند:

الف) آی‌سی‌های سری L:

این آی‌سی‌ها در مدارهایی استفاده می‌شوند که نیاز است موسیقی به‌صورت پیوسته پخش شود و تا زمانی که ولتاژ مدار قطع نشود، پخش موسیقی ادامه خواهد داشت.

ب) آی‌سی‌های سری S:

این نوع آی‌سی‌ها در مدارهایی به کار می‌روند که با فشردن یک‌بار کلید فشاری، موسیقی پخش می‌شود و پس از پایان، به‌طور خودکار قطع می‌گردد. برای پخش مجدد موسیقی، لازم است کلید دوباره فشرده شود. همان‌طور که روی فیبر نیز مشاهده می‌کنید، دو نقطه با حرف S مشخص شده است که با قرار دادن یک کلید فشاری در آن محل، می‌توانید این عملکرد را فعال کنید.

توجه:

الف) آی‌سی به‌کاررفته در این کیت از سری L می‌باشد.

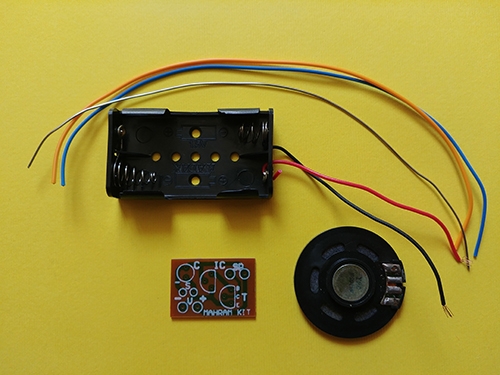

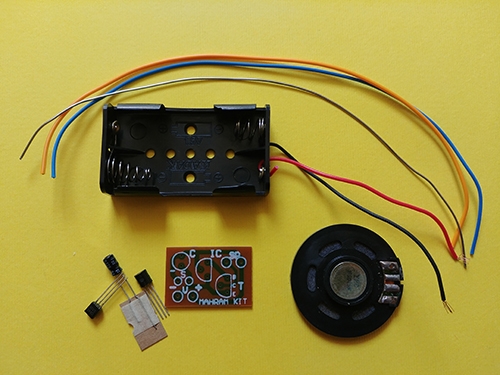

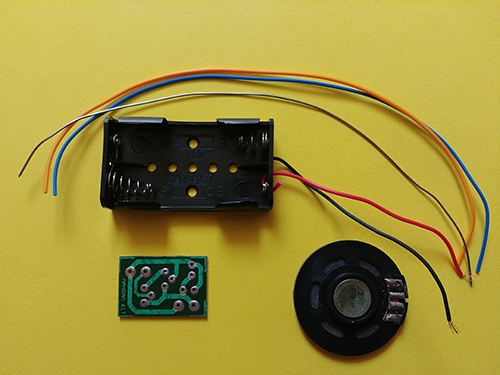

ب) ولتاژ کاری کیت دانش آموزی موزیکال امام علی ۳ ولت (3V) است که می‌توانید با استفاده از یک جا‌باطری و دو عدد باتری ۱/۵ ولتی از آن استفاده کنید. توجه داشته باشید که در صورت اتصال ولتاژی بیش از ۳ ولت، آی‌سی مدار به‌سرعت خواهد سوخت و مدار از کار می‌افتد.
