کیت دانش آموزی مدل رادیو ۲ ترانزیستور

کیت دانش آموزی مدل رادیو ۲ ترانزیستور، بر روی باند FM کار می‌کند. به این معنا که در این نوع فرستنده، به‌جای تغییر دامنه موج بر اساس شدت و ضعف صوت، فرکانس رادیویی با تغییرات صدا تنظیم می‌شود. به همین دلیل این روش را مدولاسیون فرکانس (FM) می‌نامند.

نکته جالب درباره‌ی فرستنده‌های FM این است که در مقایسه با فرستنده‌های مشابهی که در باند AM یا MW (موج متوسط) فعالیت می‌کنند، برد بیشتر و کیفیت صدای صاف‌تر و واضح‌تری دارند.

ولتاژ کاری این مدار ۹ ولت است. در صورت استفاده از باطری نو و پر، به‌دلیل مصرف کم انرژی، می‌توانید چندین روز از این کیت استفاده کنید.

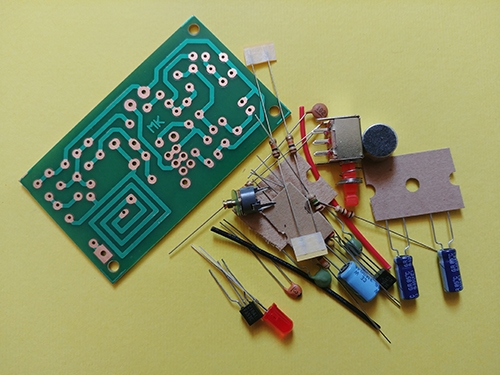

برای نصب آنتن، بهتر است از آنتن کشویی به طول ۷۰ سانتی‌متر تا ۱ متر یا از سیمی حدود ۷۰ سانتی‌متر بهره ببرید. در بسته‌ی کیت، یک تکه سیم ۵۰ سانتی‌متری برای استفاده به‌عنوان آنتن آزمایشی نیز قرار داده شده است.

نحوه تنظیم و آزمایش کیت دانش آموزی مدل رادیو ۲ ترانزیستور

برای تنظیم و بهره‌برداری بهتر از این ابزار الکتریکی، موارد زیر را رعایت کنید:

الف) از رادیویی مجهز به باند FM قوی و حساس استفاده نمایید.

ب) برای تنظیم خازن تریمر حتماً از پیچ‌گوشتی عایق‌دار و ظریف مخصوص (پیچ‌گوشتی IF) استفاده کنید. استفاده از پیچ‌گوشتی معمولی باعث تنظیم نادرست مدار خواهد شد.

ج) از باطری کاملاً نو و پر استفاده کنید.

پس از رعایت موارد فوق، مراحل زیر را دنبال کنید:

1. رادیو را روی باند FM قرار داده، آن را روشن کنید. ولوم صدا را تا نزدیک انتها باز کرده و آنتن رادیو را تا آخر بالا ببرید.
2. فرستنده را به رادیو نزدیک کرده و باطری را متصل کنید.

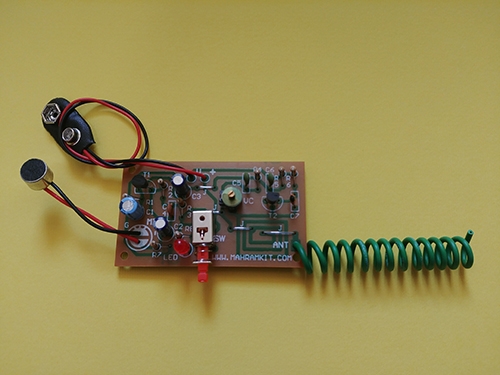

3. کلید کشویی SW روی کیت را فشار دهید تا دیود نورانی (LED) روشن شود و فرستنده آماده تنظیم گردد.
4. دکمه‌ی موج رادیو را به‌آرامی بچرخانید و حرکت عقربه را دنبال کنید. در نقطه‌ای، صدای سوت یا «هوم» قوی از رادیو شنیده می‌شود. حال فرستنده را کمی دور کنید و روبه‌روی میکروفون آن صحبت کنید؛ صدای شما باید واضح و بلند از رادیو پخش شود.
5. رادیو را چند متر از فرستنده دور کنید، دوباره دکمه موج را از ابتدا تا انتها بچرخانید تا مطمئن شوید صدای فرستنده روی موج دیگری پخش نمی‌شود.
6. اگر صدای فرستنده با صدای ایستگاه رادیویی تداخل داشت، با پیچ‌گوشتی مخصوص، محور خازن تریمر را به‌آرامی بچرخانید تا ایستگاه تغییر کند و فرستنده روی موج جدید تنظیم شود.

نکات مهم در تنظیم فرستنده

• در شهر تهران به‌دلیل شلوغی باند FM، تنظیم دستگاه کمی حساس‌تر است. پیشنهاد می‌شود فرستنده را در ابتدا یا انتهای باند FM یا بین دو ایستگاه خالی تنظیم کنید.
• به‌علت حساسیت بالا، ممکن است تا فاصله‌ی چند متری بین فرستنده و گیرنده صدای سوت شنیده شود که با افزایش فاصله برطرف خواهد شد.
• اگر هنگام دور کردن فرستنده از رادیو، از میزان شفافیت صدا کاسته شد، محور خازن تریمر را به‌آرامی به چپ یا راست بچرخانید تا صدای نویز (فیس) حذف شده و صدای شما به‌صورت کاملاً صاف از رادیو پخش گردد.
