کیت دانش آموزی موزیکال تولد

کیت دانش آموزی موزیکال تولد

هم‌زمان با پیشرفت علم الکترونیک در تمام زمینه‌ها، قطعات الکترونیکی نیز دچار تحول شده‌اند و با حجم کمتر و کارایی بیشتر، روز‌به‌روز گسترده‌تر و متنوع‌تر می‌شوند. به‌عنوان مثال، در وسایلی مانند اسباب‌بازی‌ها، عروسک‌ها، ماشین‌ها و هواپیماهای اسباب‌بازی، اصوات و ریتم‌هایی متناسب با نوع وسیله به کار می‌رود.

اگر به مدار داخلی این ابزار الکتریکی نگاهی بیندازید، آی‌سی‌هایی را مشاهده می‌کنید که در اندازه‌ی یک ترانزیستور کوچک و دقیقاً به همان شکل ساخته شده‌اند؛ به‌طوری‌که در نگاه اول تفاوتی با ترانزیستورهای معمولی ندارند و تنها با خواندن نوشته روی قطعه می‌توان نوع آن را تشخیص داد.

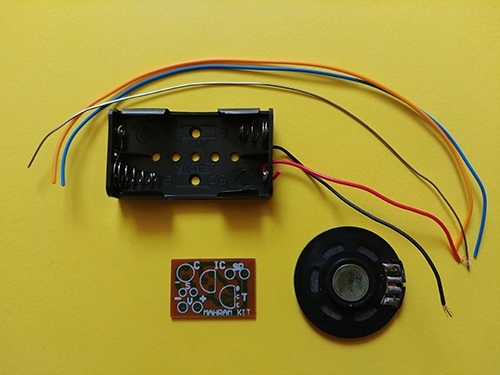

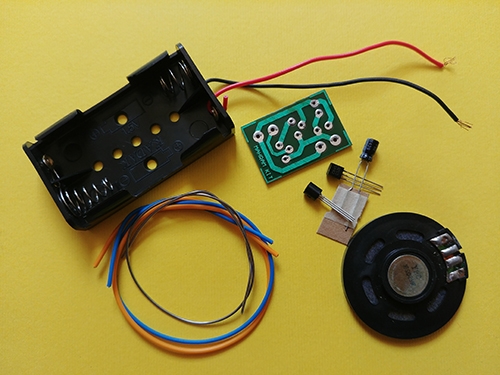

در کیت دانش آموزی موزیکال تولد نیز از همین نوع آی‌سی استفاده شده است که شما دوست علاقه‌مند می‌توانید از آن بهره‌مند شوید. مونتاژ این کیت سرگرمی و آموزشی به‌دلیل داشتن قطعات اندک و مدار ساده، برای افراد مبتدی و نوآموزان الکترونیک بسیار آسان است.

فیبر این کیت در ابعاد کوچک طراحی شده و در انواع آی‌سی‌های موزیکال مانند امام علی (ع)، سارا کوچولو، تولدت مبارک، موزیکال‌های ترکی و موزیکال‌های عربی قابل استفاده است؛ بنابراین، فیبر این مدار در تمامی این مدل‌ها مشترک می‌باشد.

آی‌سی‌های موزیکال تولیدشده توسط کارخانه‌های سازنده معمولاً در دو نوع عرضه می‌شوند:

الف) آی‌سی سری L:

در مدارهایی استفاده می‌شود که موسیقی باید به‌صورت پیوسته نواخته شود و تا زمان قطع ولتاژ مدار، پخش موسیقی ادامه دارد.

ب) آی‌سی سری S:

در مدارهایی استفاده می‌شود که با یک‌بار فشردن کلید فشاری، موسیقی نواخته شده و در انتها قطع می‌شود. برای پخش مجدد، باید کلید دوباره فشرده شود.

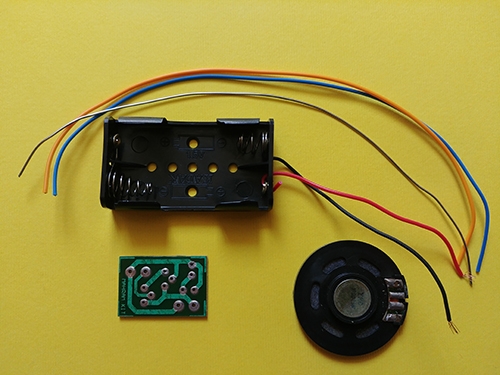

همان‌طور که روی فیبر مشاهده می‌کنید، دو نقطه با حرف S مشخص شده‌اند که با قرار دادن یک کلید فشاری در آن محل، می‌توانید این عملکرد را فعال کنید.

توجه:

الف) آی‌سی به‌کاررفته در کیت دانش آموزی موزیکال تولد از سری L می‌باشد.

ب) ولتاژ کاری کیت ۳ ولت (3V) است که با استفاده از یک جا‌باطری و دو عدد باتری ۱/۵ ولتی تغذیه می‌شود.

در صورت اتصال ولتاژی بیش از ۳ ولت، آی‌سی مدار به‌سرعت آسیب دیده و مدار از کار خواهد افتاد.
